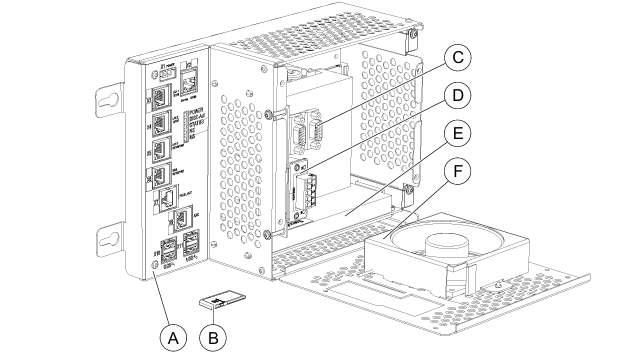

A-计算机单元 DSQC1000或DSQC1018
B 带有引导加载程序的2GB海量存储器
C DSQC1003 扩展板完成
D DSQC688 PROFINET从现场总线适配器
D DSQC667 PROFIBUS从现场总线适配器
D DSQC669 Ethernet/IP从现场总线适配器
D DSQC1004 DeviceNet从现场总线适配器
E DSQC1006 DeviceNetMaster/SlavePCIexpress
E DSQC1005 PROFIBUS-DPMaster/SlavePCIexpress
F-带插座的风扇

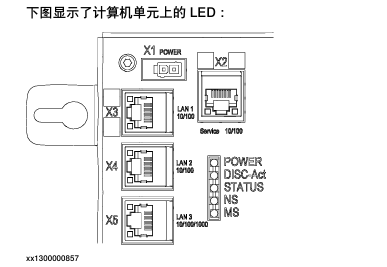

POWER （绿）:正常启动： • 关，在正常启动期间，此LED熄灭，直到计算机单元内的COM快 速模块启动。 • 长亮，启动完成后LED长亮。 启动期间遇到故障（闪烁间隔熄灭）。一到四短闪，1秒熄灭。这将持续到 电源关闭为止。 • 电源、FPGA和/或COM快速模块。 • 更换计算机装置。 运行时电源故障（闪烁间隔快速闪烁）。1到5闪烁，20快速闪烁。这将 持续到电源关闭为止。 • 暂时性电压降低，重启控制器电源。 • 检查计算机单元的电源电压。 • 更换计算机装置。
DISC-Act （黄）:（磁盘活动。） 表示计算机正在写入SD卡。
STATUS （红/绿）:启动过程： 1 红灯长亮，正在加载bootloader。 2 红灯闪烁，正在加载镜像。 3 绿灯闪烁，正在加载RobotWare。 4 绿灯长亮，系统就绪。 故障表示： • 红灯始终长亮，检查SD卡。 • 红灯始终闪烁，检查SD卡。 • 绿灯始终闪烁，查看FlexPendant或CONSOLE的错误消息。
NS （红/绿）:（网络状态） 未使用。
MS （红/绿）:（模块状态） 未使用。
有关AnybusCC从现场总线适配器和PCIExpress主/从现场总线板LED的信息，请 参阅对应的现场总线手册。
